Hakenlift

Die Basiseinheit für alle Ihre Transportanforderungen.

Toplift-HTB Hakenliftanhänger wurden speziell entwickelt, um Ihre Transportanforderungen so effizient wie möglich zu erfüllen.

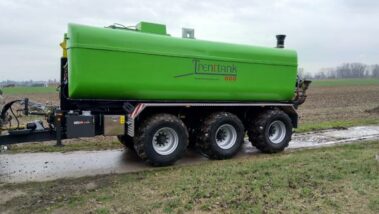

Durch den Einsatz unterschiedlicher Baueinheiten wird der Toplift-HTB Abrollkipper zum multifunktionalen Transporter für Schüttgüter oder mit einem Tank ausgestattet auch für sämtliche Flüssigtransporte. Zusätzlich können auch Miststreuer von einem Toplift-HTB Hakenlift Anhänger aufgenommen werden, hierbei erfolgt der Antrieb durch die Pumpe des Hakenlifters.

Toplift-HTB Abrollkipper senken somit die Betriebskosten erheblich, da nicht alle Einheiten einzeln gekauft werden müssen und die Arbeiten in der Regel von nur einer Person ausgeführt werden können.

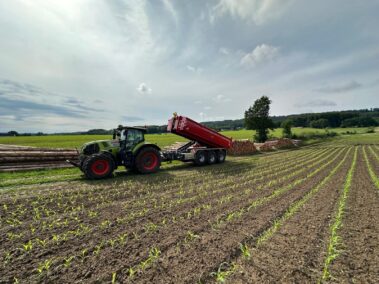

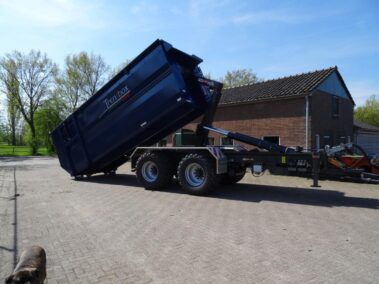

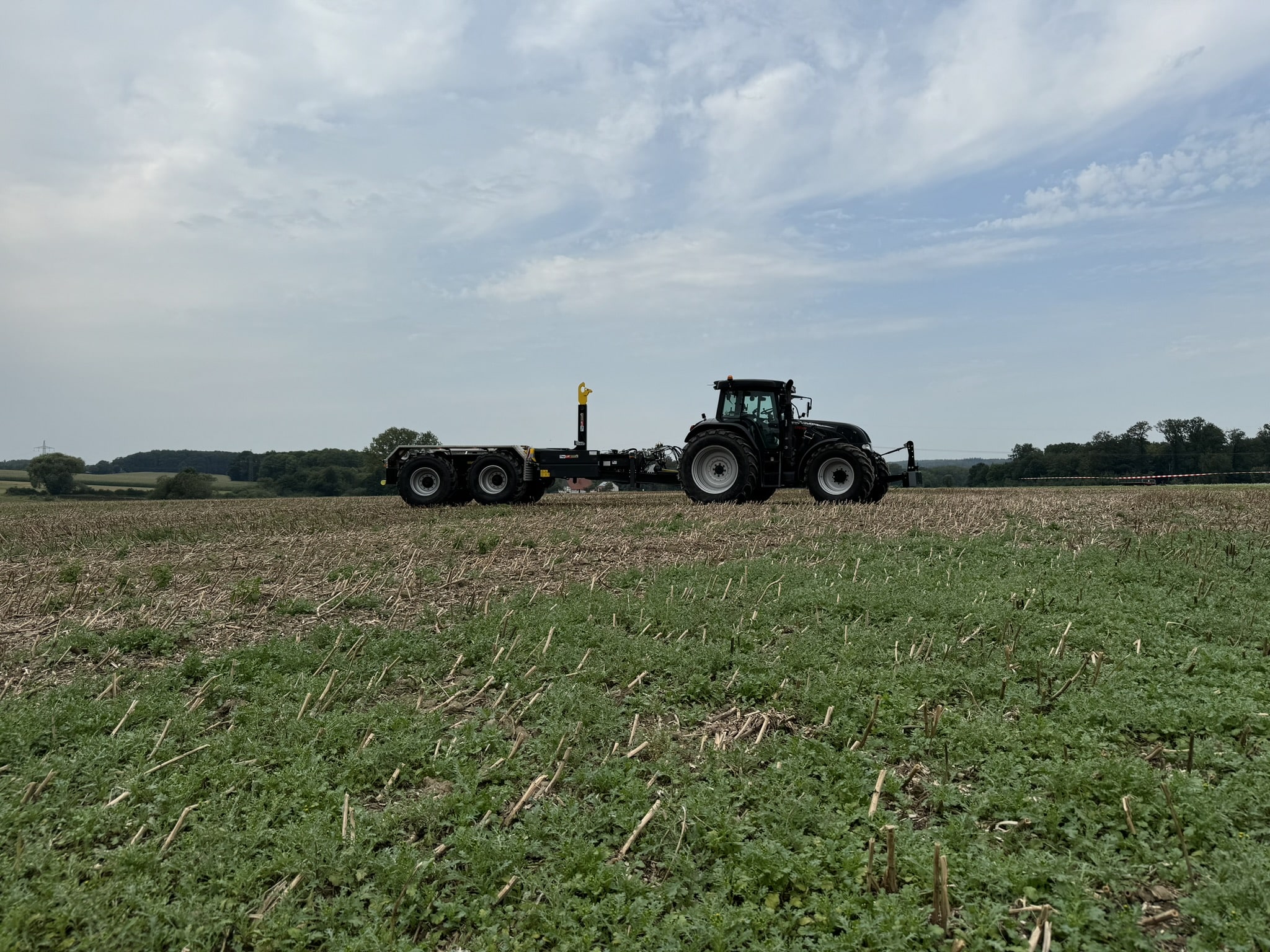

Während der Erntezeit werden die leeren Container auf das Land gestellt und die vollen Container vom Hakenlift abgeholt und zur Verarbeitung abtransportiert. In der Zwischenzeit füllt der Harvester die leeren Behälter wieder auf. Aufnehmen und Absetzen sind in wenigen Minuten erledigt.

Toplift-HTB Hakenliftsysteme werden mit einem Rahmen aus „Domex“-Stahl gebaut, also superstark und leicht. Die Abmessungen entsprechen den international gültigen Normen (DIN – NEN – CHEM) und sind voll kompatibel mit Hakensystemen aus dem LKW-Bereich. So kann der Ackerschlepper Arbeiten an schwer zugänglichen Stellen verrichten und der Container auf befestigten Flächen auf den LKW umgeladen werden.

All dies macht Toplift-HTB zu Ihrem zuverlässigen Transportpartner für die Zukunft.

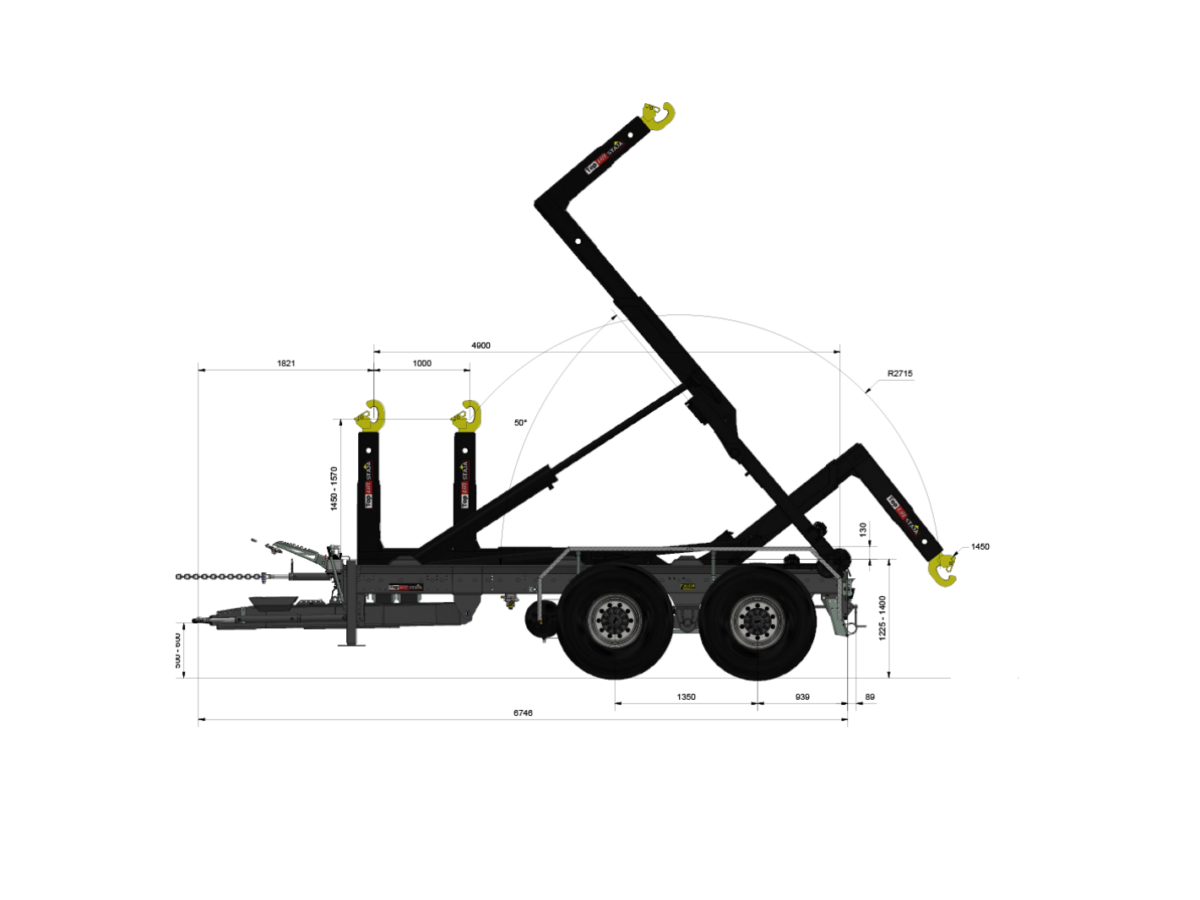

Kompakt für Gärtner und Straßenbaubetriebe

Kapazität Heben / Kippen
TLH 1649 16 / 16 T (200 bar)
Zulassung
20,5 t.
Traktorhydraulik
3 DW Funktionen
Systemlänge
4900 mm
System Gewicht
± 4000 / ± 4500 kg
Achsen
2 x 130 mm (12 t)
Achsfederung
Parabel
Brems Größe
400 x 120 mm
Spurbreite
2000 mm
Achsabstand
1350 mm
Bremssystem
Luftbremsen mit ALB Regelung
Deichselfederung
Über Gummipuffer
Zugöse
Ø 50 mm
Stütz fuß
1 x Hydraulisch
Containerverriegelung
Hydraulisch von innen nach auβen

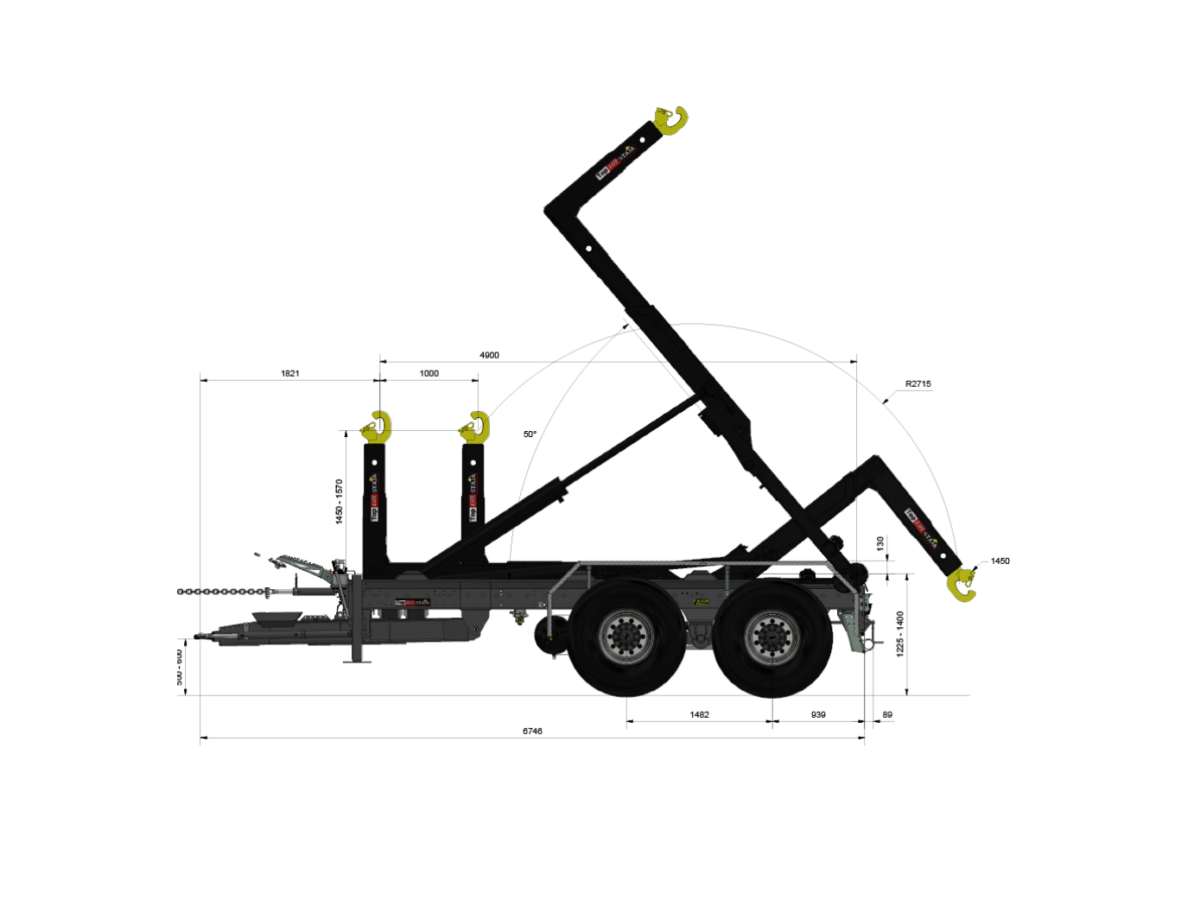

Kurze, wendige Einheit mit allen technischen Möglichkeiten

Kapazität Heben / Kippen
TLH1849 19 / 20 T (200 bar)
TLH2049 20 / 20 T (200 bar)
Zulassung
22 / 24 t ( Achsabstand abhängig)
Traktorhydraulik
4 DW Funktionen
Systemlänge
4900 mm
System Gewicht
± 5000 / ± 5500 kg
Achsen
2 x 140 mm (16 t)
Achsfederung
TLH1849 Parabel
TLH2049 Hydraulisch
Brems Größe
412 x 160 mm
Spurbreite
2100 mm
Achsabstand
TLH1849: 1550 mm
TLH2049: 1550 – 1850 mm
Bremssystem
Luftbremsen mit ALB Regelung
Deichselfederung
Über Gummipuffer
Zugöse
Ø 50 mm
Stütz fuß
1 x Hydraulisch
Containerverriegelung
Hydraulisch von innen nach auβen

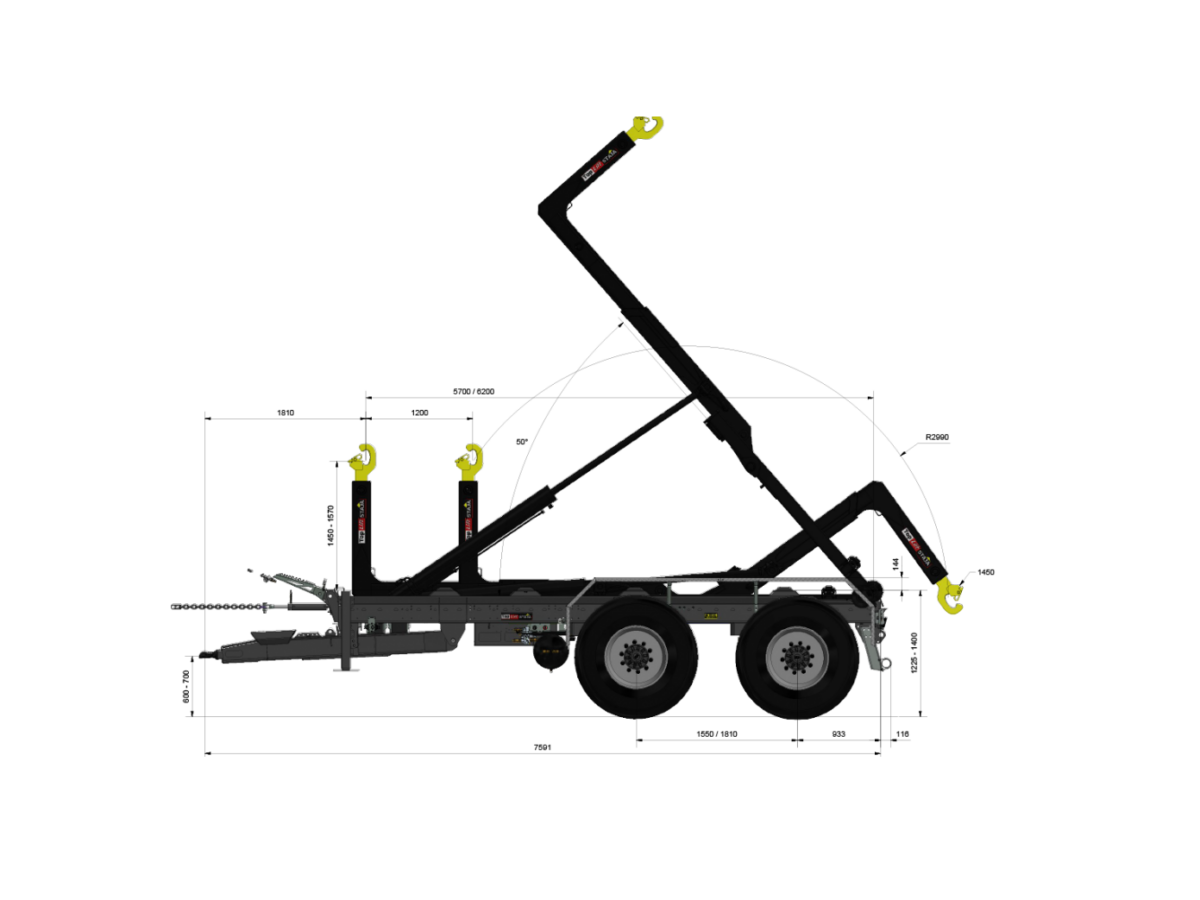

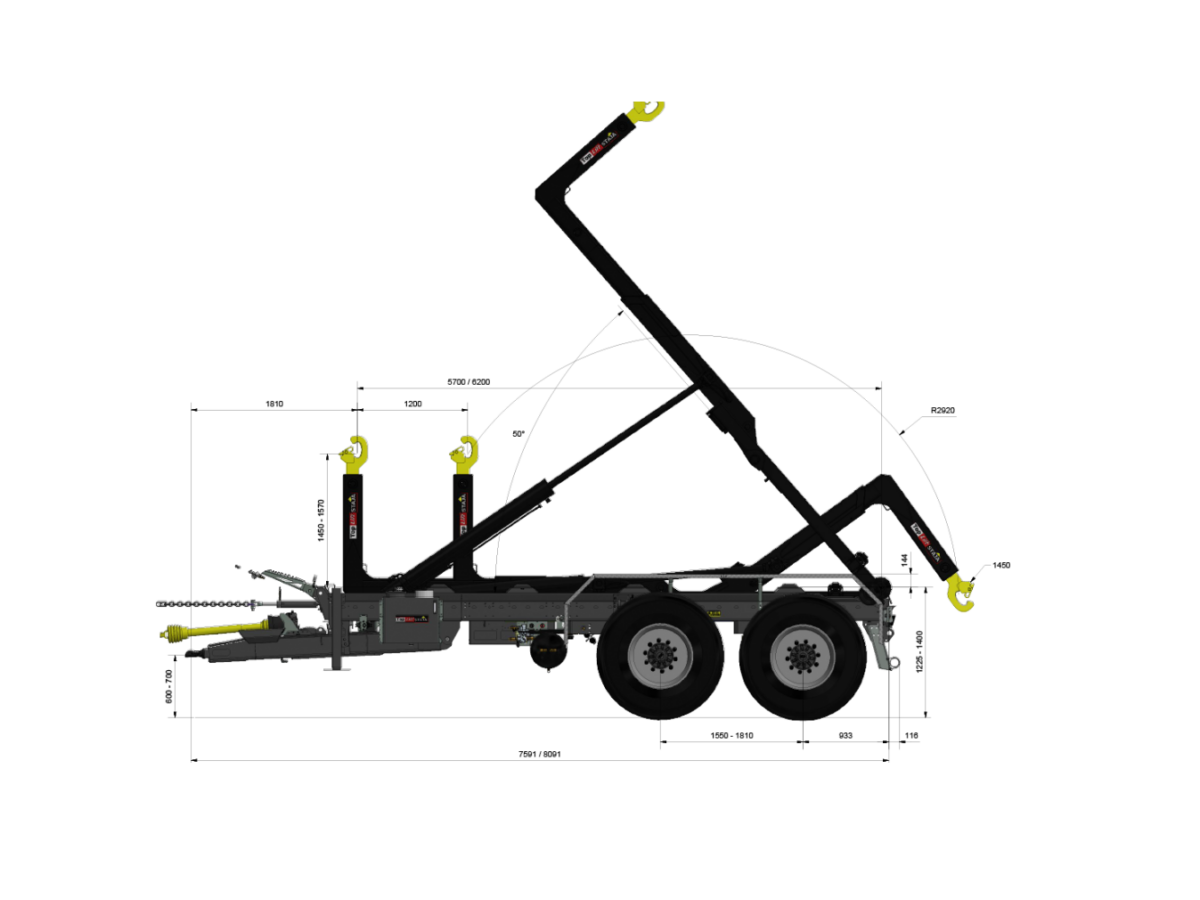

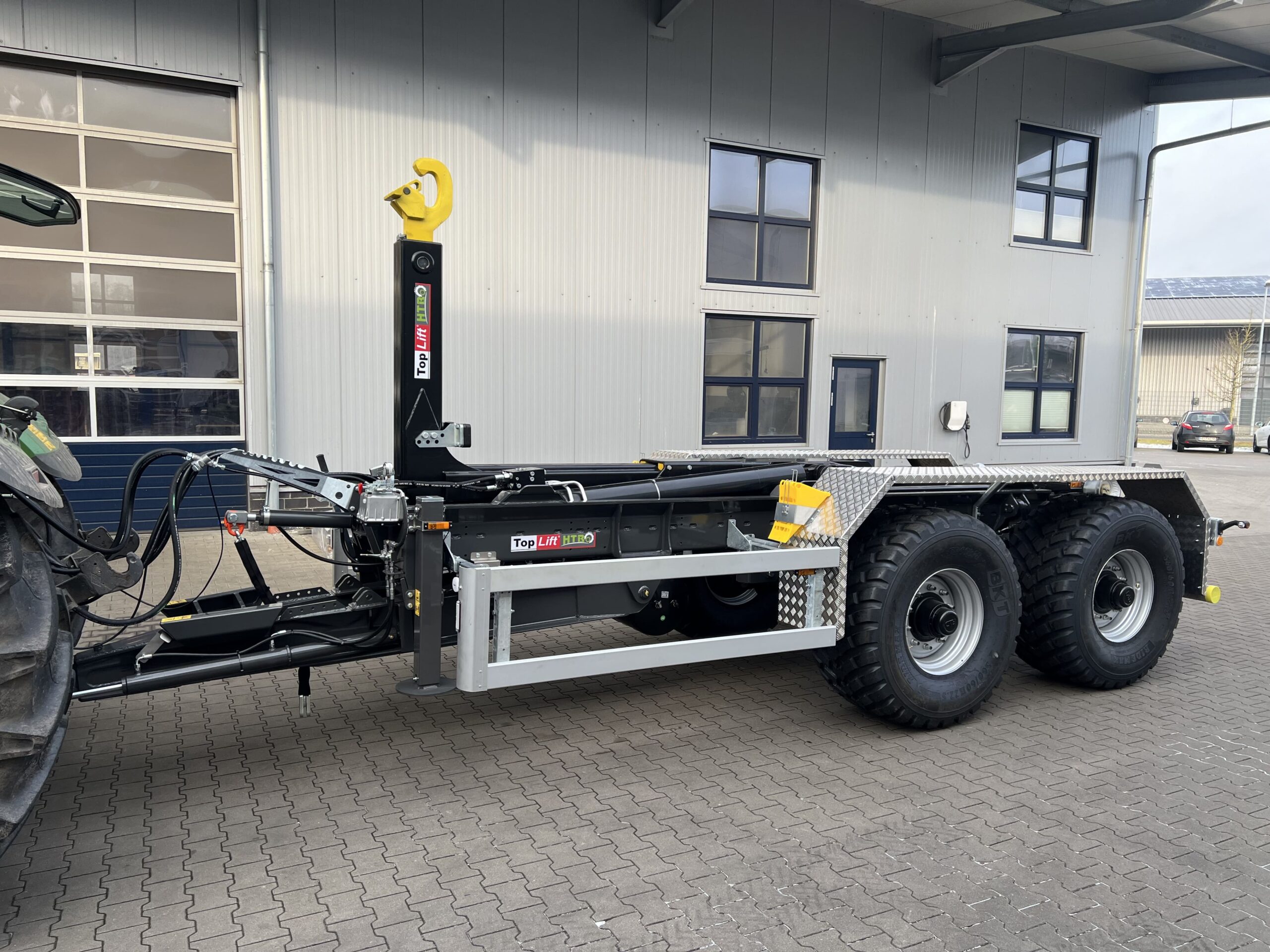

Vielseitiger Zweiachser - weit verbreitet

Kapazität Heben / Kippen
18 / 18 T (200 bar)
Zulassung
22 / 24 t ( Achsabstand abhängig)
Traktorhydraulik
4 DW Funktionen
Systemlänge
5700 / 6200 mm
System Gewicht
± 5500 kg
Achsen
2 x 140 mm (16)
Achsfederung
Hydraulisch
Brems Größe
412 x 160 mm
Spurbreite
2100 mm
Achsabstand
1550 – 1850 mm
Bremssystem
Luftbremsen mit ALB Regelung
Deichselfederung
Über Gummipuffer
Zugöse
Ø 50 mm
Stütz fuß
1 x Hydraulisch
Containerverriegelung
Hydraulisch von innen nach auβen

Vielseitiger Zweiachser - Tandem

Kapazität Heben / Kippen
TLH 1649 16 / 16 T (200 bar)
Zulassung
20,5 t.
Traktorhydraulik
3 DW Funktionen
Systemlänge
4900 mm
System Gewicht
± 4000 / ± 4500 kg
Achsen
2 x 130 mm (12 t)
Achsfederung
Parabel
Brems Größe
400 x 120 mm
Spurbreite
2000 mm
Achsabstand
1350 mm
Bremssystem
Luftbremsen mit ALB Regelung
Deichselfederung
Über Gummipuffer
Zugöse
Ø 50 mm
Stütz fuß
1 x Hydraulisch
Containerverriegelung
Hydraulisch von innen nach auβen

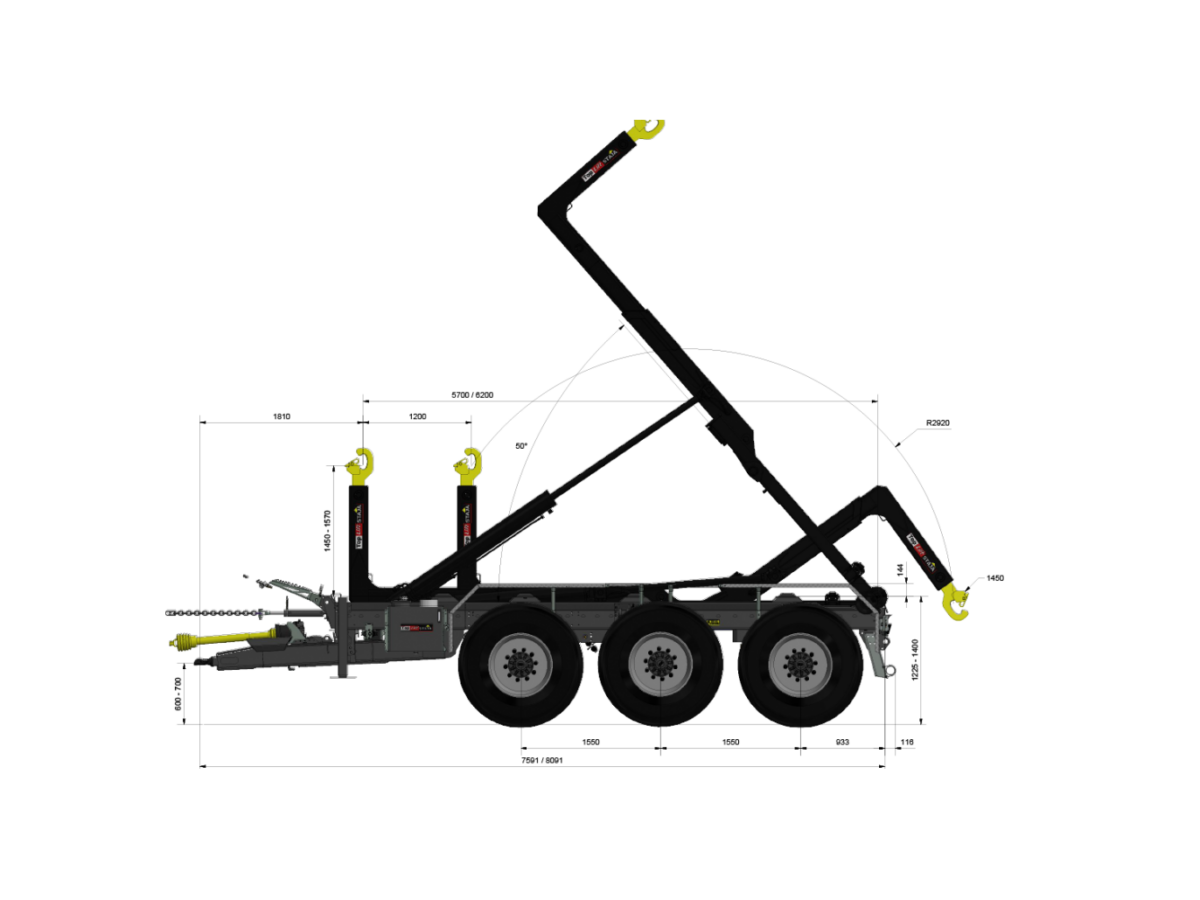

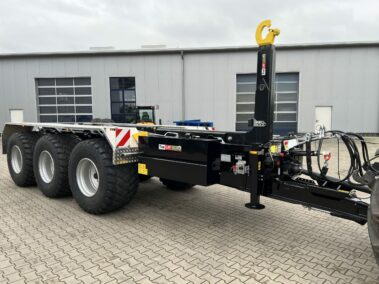

Der kleinere Tridem-Hakenliftanhänger

Kapazität Heben / Kippen
22 / 22 T (200 bar)
Zulassung
31 t.
Pumpe
125 L max 280 Bar
Bedienung
Funk Fernbedienung
Systemlänge
5700 / 6200 mm
System Gewicht
± 6500 kg
Achsen
3 x 140 mm (16 t)
Achskonfiguration
Zwangslenkung 1e + 3e Achse
Achsfederung
Hydraulisch
Brems Größe
412 x 160 mm
Spurbreite
2100 mm
Achsabstand
1550 mm
Bremssystem
Luftbremsen mit ALB Regelung
Deichselfederung
Hydraulisch
Zugöse
Ø 50 mm
Stütz fuß
2 x Hydraulisch
Containerverriegelung
Hydraulisch, inside outside

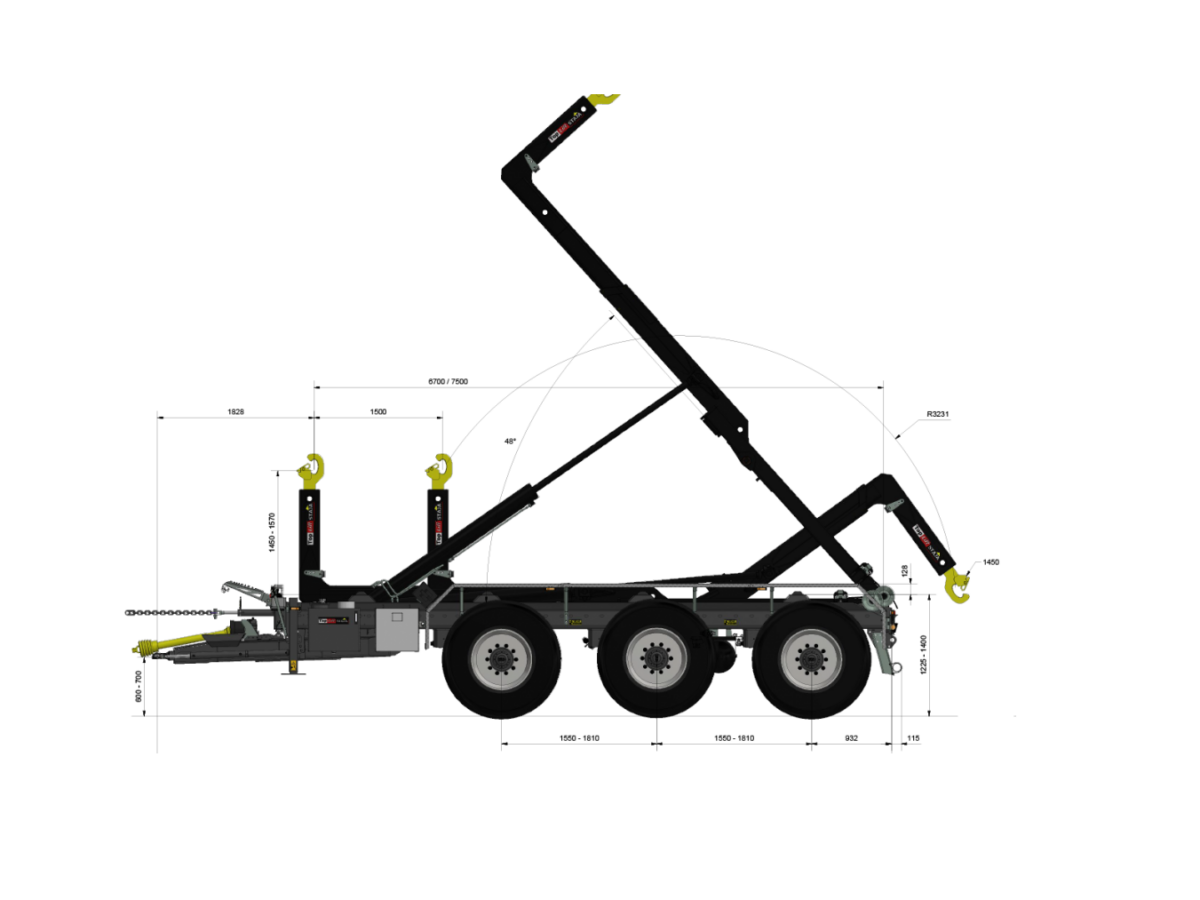

Die typische Lohnmaschine für alle Arten von Volumen

Kapazität Heben / Kippen
TLH2667 26 / 26 T
TLH3067 30 / 30 T
Zulassung
31 / 34 t (Achsabstand abhängig)
Pumpe
150 L max 325 Bar
Bedienung
Funk Fernbedienung
Systemlänge
6700 mm
System Gewicht
± 8000 / ± 8500 kg
Achsen
3 x 140 mm (16 t.)
Achskonfiguration
Zwangslenkung 1e + 3e Achse
Achsfederung
Hydraulisch
Brems Größe
412 x 160 mm
Spurbreite
2100 mm
Achsabstand
1550 – 1810 mm
Bremssystem
Luftbremsen mit ALB Regelung
Deichselfederung
Hydraulisch
Zugöse
Ø 50 mm
Stütz fuß
2 x Hydraulisch
Containerverriegelung
Hydraulisch, inside outside

Optionen

  • ISOBUS-Steuerung
  • Wiegeeinrichtung
  • Nachlaufachse
  • Zwangslenkung hydraulisch, K50 Zylinderanschluss
  • Zwangslenkung elektronisch
  • Hydraulische Deichselfederung
  • Ein Leitungssystem hydraulische Bremsen
  • Basis Elektroventilsatz, 3 DW Funktionen inkl. Funkbedienung
  • Komfort Elektroventilsatz LS, 3 DW Funktionen inkl. Funkbedienung
  • Extra DW Zusatzfunktion für Elektroventilsatz
  • Stabilitätszylinder zur besseren Gewichtsverteilung / Anschluss Oberlenker
  • Staukiste RVS
  • Scharmüller Zugöse K80
  • Aluminiumseitenschutz
  • Seitenmarkierungsleuchten (LED)
  • TÜV, RDW, PVG Gutachten für 40 / 60 km/h Zulassung
  • Reifen Maß ab 425/50R22.5 bis 800/45R26,5
